虫情测报灯

本词条有托普云农农系设备网提供

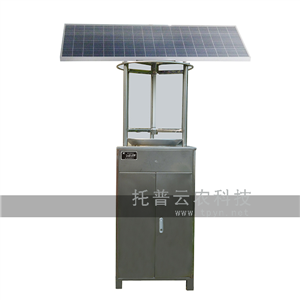

    虫情测报灯专为农林业虫情测报而研制,该灯利用光电技术实现自动诱虫、杀虫、分装等功能。可配备风速风向、环境温度湿度、光照等多种传感器接口,在需要时监测环境参数,并可通过GPRS上传数据。以监测环境与病虫害之间的关系。有多种接口,为虫情的可视化、在线实时监测提供支持。广发应用于农业、林业、牧业、烟草、茶叶、药材、果园等领域。

简介

        虫情测报灯专为农林业虫情测报而研制,该灯利用光电技术实现自动诱虫、杀虫、分装等功能。可配备风速风向、环境温度湿度、光照等多种传感器接口,在需要时监测环境参数,并可通过GPRS上传数据。以监测环境与病虫害之间的关系。有多种接口,为虫情的可视化、在线实时监测提供支持。广发应用于农业、林业、牧业、烟草、茶叶、药材、果园等领域。

原理

        光控工作原理:当环境照度连续一分钟≧4lux时——数控电路所控制的触点断开,测报灯处于待机状态(关机);当环境照度连续一分钟<4lux时——数控电路所控制的触点闭合,测报灯进入工作状态(开灯)。
        雨控工作原理:下雨(湿度>95%时)——雨控传感器接到信号——控制器自动启动——排水系统进入工作状态——阻止雨水进入落虫通道,把雨水导入排水通道,从底部流出箱外。雨停后,夜间测报灯恢复工作状态,白天测报灯处于待机状态。
        诱捕原理:采用灯管作为诱虫光源——昆虫飞扑——撞击玻璃屏——落到漏斗中——落入远红外处理仓内。
        昆虫处理原理:利用远红外加热处理昆虫,活虫落入后3-5分钟即能死亡。为了避免处理仓中虫体堆积,处理仓下部的落虫活动门每隔一段时间(时间可根据实际情况在显示屏上进行设置)开启一次,被杀死的虫体落到接虫盒中贮存。为使最后落入的昆虫也能被杀死,特设置为上下两次远红外加热处理,两个活动门交替开启,保证每个虫体都能再经历一个远红外加热处理周期。
        接虫原理:每天天亮或者根据用户设置的时间——转仓盘转动一格,更换到下一个接虫盒。

功能参数

    电源:交流185-265V/50HZ。
    功耗:待机功率小于5W,最大功率小于150W。
    诱虫光源:20W黑光灯管(主波长365μm);可根据害虫种类使用不同波长的黑光灯;
    外形尺寸:800 mm×800 mm×2050 mm;
    撞击屏互成120度角,单屏尺寸:长445±2mm、宽210±2mm、厚4mm。
    灯管启动性能:5S内启动;
    绝缘电阻:≥2.5MΩ;

使用方法

        1.安装:在安装地点建好一个水泥基座,基座上按自动虫情测报灯底面的安装孔距离预埋好安装螺栓(或将地脚螺栓孔预留,安装时将螺栓插入预留孔将测报灯安装后再用水泥浆向螺栓孔内灌封)。待基座水泥凝固后,将测报灯紧固在基座上。
        2.若欲将灯体长期固定在工作场地,在基座设计时要留锁定装置。
        3.接通电源,电源指示灯亮,上推漏电保护装置,打开控制器电源开关,开关指示灯亮;显示屏进入加载状态——显示屏开始启动。进    入主页面首先看到菜单栏显示:定时控制、手动控制、数据设定、20XX—XX—XX XX:XX(日期显示)按钮。
    选定菜单栏中的数据设定按钮进行参数的设定,选择要工作的时间参数。
    ①选定菜单栏中的数据设定按钮进行参数的设定,选择要工作的时间参数。
    a.时段设定:设定工作时间段。
    b.间隔时间:设定处理仓两个活动门交替开启的时间。
    c.系统时间:调整系统的时间日期。
    ②在设定好数据之后,选择菜单栏中的定时控制按钮,进入后点击定时启动,系统即可按预设的参数运行。
    ③点击定时停止,系统退出定时工作模式,进入光控模式。
    ④先关闭定时控制,然后点击手动控制菜单按钮,系统进入手动控制模式,可以看到子菜单按钮,分别为转仓、杀虫灯、加热管、清空杀虫仓、清空烘干仓、换仓,可以实现点对点的控制。
    ⑤在菜单栏中还有当前状态一栏,可以实时查看机器运转的状态。
        4.使用前的检查(白天):打开测报灯的柜门,通过柜内显示器面板,按以下步骤检查测报灯的运行。
    ①遮住光传感器,诱虫灯管点亮——处于夜间工作状态。
    ②用清水滴入雨传感器,诱集灯管即刻熄灭,整灯进入防雨状态。雨停后雨传感器中的雨水流尽后约1分钟左右,诱集光源重新点亮。
    ③数分钟后(时间可调),柜内有杀虫仓落虫盘转动声;再间隔相同的时间,烘干仓落虫盘转动——远红外处理仓完成一次落虫。
    ④移去光传感器上的遮挡物,诱虫灯光源仍在工作,1分钟左右之后,诱虫灯熄灭,转仓转至排雨状态,杀虫仓转动,烘干仓转动,换仓转动一格,完成一次转换接虫盒工作,此时测报灯完成一昼夜模拟循环,回到待机状态。
        5.进入手动控制菜单,按转仓一次,转仓盘转动一格位置。转仓盘按顺时针方向转动,位于落虫口的接虫盒经六次转动,可到达柜门口处,方便取虫。
